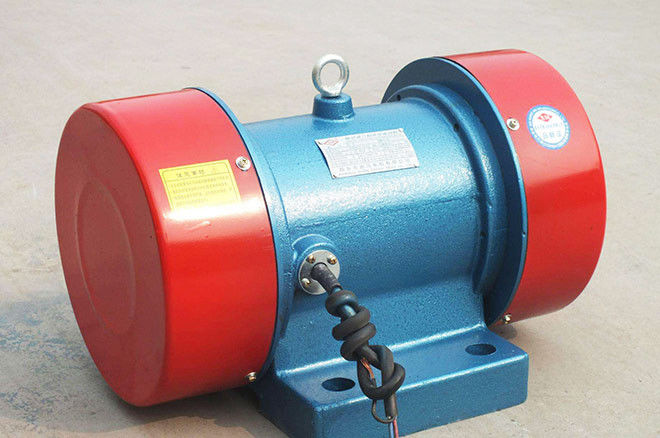

Motor Bergetar

Bagaimana itu bekerja

Poros keluaran dari setiap ujung motor yang bergetar memiliki blok eksentrik tetap dan blok eksentrik yang dapat disetel.Menyesuaikan sudut antara blok eksentrik yang dapat disetel dan blok eksentrik tetap dapat mengubah besarnya gaya tarik.Sudut antara blok eksentrik yang dapat disetel dan blok eksentrik tetap adalah 0 derajat saat penyerahan, dan gaya eksentrik saat ini adalah gaya tarik terukur dari motor getaran F.
Bayar perhatian khusus, saat menyesuaikan gaya penggerak, sesuaikan blok eksentrik yang dapat disesuaikan pada poros keluaran di kedua ujung motor getaran ke arah yang sama dalam arah yang sama.
Penyesuaian langkah gaya yang menarik:
1. Lepas penutup pelindung.
2. Longgarkan blok eksentrik luar dan kencangkan bautnya.
3. Kedua sisi balok eksentrik harus diputar searah sehingga garis pelurusan pada poros sejajar dengan nilai gaya eksitasi pada balok eksentrik dengan nilai gaya eksitasi yang dibutuhkan, dan periksa apakah kedua ujungnya memiliki sudut yang sama .



Gaya getar dan daya dicocokkan dengan benar, gaya getarannya besar, berat bodinya ringan, volumenya kecil, kebisingan mekanisnya rendah.

Karena motor getar adalah getaran jenis resistansi yang kuat, bukan resonansi, ia memiliki amplitudo yang stabil.

Rentang frekuensi getarannya besar.Frekuensi getaran dari exciter elektromagnetik tetap, umumnya sama dengan tingkat langkah daya, dan frekuensi getaran motor getar dapat disesuaikan dalam berbagai macam dengan menyesuaikan kecepatan putaran, frekuensi getaran dan amplitudo dapat dipilih secara sewenang-wenang sesuai dengan rute menyeluruh yang berbeda.

Ketika pengaruh fluktuasi catu daya kecil, eksiter elektromagnetik menyebabkan perubahan besar gaya eksitasi karena perubahan tegangan, tetapi pada motor yang bergetar, perubahan ini sangat kecil.

Kombinasi multi-mesin, dapat mencapai sinkronisasi diri untuk menyelesaikan persyaratan proses yang berbeda.

Arah gaya menarik dapat diubah sesuai dengan metode pemasangan motor getar.

Gaya eksitasi dan amplitudo dapat diatur secara bertahap hanya dengan mengatur sudut balok eksentrik.

Perawatannya sederhana.Karena pegas tidak digunakan seperti jenis elektromagnetik, pekerjaan pemeliharaan seperti penyesuaian jarak bebas dan penyesuaian berat dapat dihilangkan, dan hanya bantalan yang perlu diperbaiki secara teratur.

Spesifikasi lengkap untuk memenuhi kebutuhan berbagai jenis pekerjaan mesin getaran.

Tipe	Mempercepat (rpm)	MCF (n)	Kekuasaan (kw)	AMP saat ini	Bobot (kg)		Dimensi (mm)
						FG	SEBUAH	B	C	D	E	F	Фg	H.	J	K	M	N	Drawbolt
XV 0,7-2	2870	700	0.15	0.38	12	SEBUAH	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	0.38	14	SEBUAH	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0,58	16	SEBUAH	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5.000	0.40	1.01	27	SEBUAH	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	SEBUAH	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	SEBUAH	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	SEBUAH	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14	SEBUAH	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	SEBUAH	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5.000	0.25	0.65	36	SEBUAH	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	SEBUAH	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1.50	52	SEBUAH	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70	SEBUAH	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	SEBUAH	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	SEBUAH	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5.000	0.40	1.23	53	SEBUAH	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1.68	60	SEBUAH	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74	SEBUAH	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	SEBUAH	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13.31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
